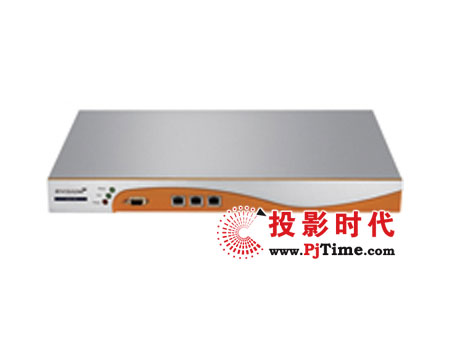

迪威視訊V80多點控制單元（MCU）

性能特點

    符合ITU-T H.323  、SIP標準

    支持H.239雙流。

    支持廣泛的視頻編解碼標準。

    支持廣泛的音頻編解碼標準。

    內置的網守程序。

    強大的穿越防火墻和NAT能力，擴展系統對網絡的適應能力。

    強大的電信級網管系統，可統一網管，也可分級網管，可實時顯示系統中所有MCU和會議終端的狀態和相關信息，有配置管理、日志管理、實時告警、在線檢測、認證計費、在線升級等管理維護功能。

    嵌入式硬件平臺，系統穩定可靠，可24小時不關機連續使用。

    操作簡單，支持終端召開會議、定時會議、預約會議等功能。

技術參數
遵循標準
系統標準        H.323，SIP
視頻標準        H.263，H.263+，H.263++，H.264
音頻標準        G.711，G.722，G.722.1，G.728，G.723.1，MPEG4 AAC
數據會議標準    T.120，T.140
雙流標準        H.239
加密標準        H.233，H.234，H.235
網絡協議        PPPoE，HTTP, SNMP,TELNET,DNS, DHCP, RTP/RTCP,TCP/UDP, ARP
防火墻穿越      H.460
單臺最大接入容量
24路2Mbps /48路 1Mbps
數據會議能力
    支持電子白板、文件傳送、應用共享及多方交談等應用
LAN網絡接口
    速率：1000Mbps
    接口標準：IEEE 802.3
    連接器：1×RJ45
診斷維護
提供分級診斷功能，支持故障告警、故障診斷、事件日志、配置日志等功能
遠程管理
    支持遠程網絡管理，支持遠程維護和升級
    協議標準：SNMP
電氣特性
    功耗：< 150W
    輸入電壓：AC 90－260V
環境要求
    工作溫度：0 ºC－50ºC
    存儲溫度：-25 ºC－90ºC
    工作濕度：10%－90%
    存儲濕度：5%－95%

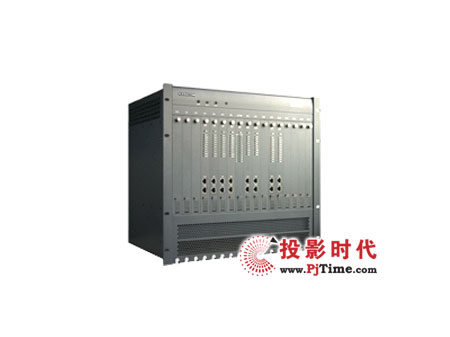

迪威視訊FOCUS 8600 多點控制單元MCU

    FOCUS 8600是迪威視訊推出的綜合視訊解決方案中的核心設備，是功能強大的高清多媒體接入交換平臺。FOCUS 8600是目前市場上功能最強大、技術最先進、集成度最高且易于維護使用的支持高清圖像的多媒體交換平臺之一，它集視頻會議、電話會議、數據會議、流媒體服務器等功能于一身，可以同時接入專線視頻會議終端、IP視頻會議終端、語音電話終端、數據會議終端、流媒體點播終端，支持H.320、H.323混和組網，支持多種視頻、音頻編解碼格式，可同時接入標清視頻會議終端和高清視頻會議終端，支持終端接入數率64K~8M，支持H.239雙流功能，可以為各種不同需求用戶提供綜合視訊解決方案。FOCUS8600采用電信級產品架構，采用嵌入式實時操作系統，穩定可靠，可7×24小時不間斷運行。迪威視訊推出的FOCUS8600綜合多媒體交換平臺為政府機關、軍隊、公安、電力、教育、醫療、金融及電信運營商各領域的大型高檔次的多媒體通訊應用提供了綜合的解決方案。

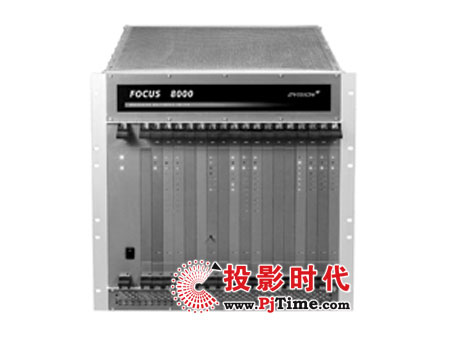

迪威視訊FOCUS 8600 多點控制單元MCU

性能特點

    嚴格遵循ITU-T H.320/H.323、SIP標準，可接入不同品牌的標準H.320/H.323設備。

    電信級產品架構，采用嵌入式實時操作系統，穩定可靠，可7×24小時不間斷運行。

    機架式設計，各單板均支持帶電熱插拔。

    雙電源設計，負荷分擔、冗余備份，具備高可靠性。

    采用業界領先的電磁屏蔽技術，符合電磁兼容要求。

    支持220V交流和－48V直流兩種電源供電模式，適應不同應用環境。

    提供多種時鐘同步模式，外接BITS時鐘同步、本地時鐘、線路提取時鐘同步。

    可同時接入專線H.320終端和IP H.323終端，支持多協議混合組網。

     可同時接入標清視頻會議終端和高清視頻會議終端，接入速率最低64K最高8M。

    支持編碼適配和速率適配功能，可同時接入不同編碼格式以及不同碼率的終端。

    超大容量設計，支持96個2M終端的接入。

    支持視頻會議、電話會議雙備份，當電視會議中斷時，電話會議仍可正常進行。

    強大的多媒體錄播功能，可現場以流媒體廣播的方式將運動圖像、語音、電子白板等PC信息進行同步直播，也可以現場硬盤錄像后，進行VOD點播，點播時圖像語音、數據可同步播放。

    支持T.120協議，內置T.120數據服務器，可以實現電子白板、文件傳輸, 應用共享等數據會議功能，支持T.120級聯。

    強大的穿越防火墻和NAT能力，擴展系統對網絡的適應能力。

    支持H.239雙流功能。

    支持單播會議和組播會議模式，適應不同的網絡應用環境。

    支持MCU多級級連，可構建超大型視頻會議應用。

    可同時召開多組會議，不同組會議可采用不同速率。

    支持64路PSTN會議電話接入，實現電話會議和視頻會議的互通，以及互為備份。

    強大的電信級網管系統，可統一網管，也可分級網管，可實時顯示系統中所有MCU和會議終端的狀態和相關信息，有配置管理、日志管理、實時告警、在線檢測、認證計費、在線升級等管理維護功能。

    獨創的全局會議模式，采用統一進行會議配置和群呼技術，對會議中的各MCU和會議終端并行呼叫，在多級MCU級聯組網環境中，可一次操作迅速召集會議，免除了在各MCU上分別進行配置召開會議的繁瑣。

    支持自動降速率和升速率功能，當某條傳輸線路帶寬降低時，終端與MCU自動將傳輸速率降低而并不影響會議的正常進行，當線路帶寬恢復后，終端與MCU又可以自動提高傳輸速率。升降速可在2秒內完成，升降速過程中無黑屏、馬賽克等現象，參會人員無明顯感覺。

    支持專線和IP傳輸線路的互為備份，支持專線為主，IP為輔的線路備份，多種傳輸線路備份方案，系統更加安全可靠。

    支持主叫呼集功能，用戶通過本地會議終端，可直接發起多點視頻會議，無需網管人員的協助或者進行會議預定。

    支持多畫面功能，4畫面、9畫面、16畫面等多種多畫面模式可選。

    支持電視墻功能，可電視墻集中顯示各分會場圖像，滿足節目傳輸、遠程監控等多種應用需要。

技術參數
遵循標準
系統標準                   H.320，H.323，SIP
視頻標準                   H.261，H.263，H.263+，H.263++，H.264，H.264HD、MPEG2，MPEG4
視頻分辨率                 QCIF，CIF，4CIF，720p，1080i，1080p
音頻標準                   G.711，G.722，G.728，G.723，G.729，MP2，MP3，AAC
數據會議標準               T.120，T.140
雙流標準                   H.239
加密標準                   H.235
終端接入能力
專線終端：                 96路2Mbps  /48路4Mbps  /32路6Mbps  /24路8Mbps
IP終端：                  24路8Mbps /32路6Mbps /48路4Mbps /96路2Mbps
數據會議能力
    支持電子白板、文件傳送、應用共享及多方交談等應用
LAN網絡接口
       速率：1000Mbps
    接口標準：IEEE802.3
    連接器：2×RJ45
E1網絡接口
    速率：2.048Mbps
    接口標準：ITU-T G.703，ITU-T G.704
    連接器：192×BNC / 96×RJ48
診斷維護
內置環回，提供分級外環、內環診斷功能，支持故障告警、故障診斷、事件日志、配置日志等功能
遠程管理
       支持遠程網絡管理，支持遠程維護和升級
       協議標準：SNMP
電氣特性
    功耗：< 300W
    輸入電壓：AC 90－260V，DC –40－-60V
電磁兼容特性
    符合ETS300 386-2和IEC61000-4-2、IEC61000-4-4等標準
環境要求
工作溫度：0－50ºC
存儲溫度：-25－90ºC
工作濕度：10－90%
存儲濕度：5－95%
可靠性
 MTBF：5萬小時

XView XE8000 MCU視頻多點控制器

    XView XE8000系列是第四代IP視頻會議多點控制單元 MCU（Mutipoint Control Unit)，采用高度集成化設計，集視頻、音頻和數據通訊于一體。其所使用 的硬件設備均經過精心挑選和多項測試，電氣性能穩定；配合CS8000/CS9000硬件終端和迅流軟件終端，為遍布全球的用戶提供了畫質清晰、動作流暢 的可視化通訊服務。

XView XE8000 MCU視頻多點控制器

系統特性：

    1.　采用最新嵌入式操作系統，大幅提升系統處理速度和MCU抗攻擊能力
    2.　高清晰圖像效果,采用基于H.264、MPEG4的XVC圖像編解碼協議,提供高質量的圖像
    3.　提供基于WEB的遠程會議管理功能
    4.　主席控制與會議主講控制相結合的會議控制模式保證會議有序進行
    5.　MCU支持內外網轉發
    6.　語音支持多通道混頻
    7.　MCU支持級聯
    8.　超強的網絡適應能力以及多種QOS保障機制,降低網絡不穩定對會議的影響
    9.　高安全可靠性設計,采用MD5不可逆加密技術以及多級權限管理安全機制,保證會議的安全

技術指標：

    通訊協議: XVCP—XEngine Video Conference Protocol
    視頻編解碼: XVC—基于H.264、MPEG4協議
    音頻編解碼: 支持G.711,G.722,G.722.1,G.723.1標
    準壓縮算法
    網絡接口: 2個10/100Base-T RJ/45接口
    網絡媒介: DDN、ISDN、ATM、SDH、VPN、ADSL、衛    星專線等線路
    防火墻: 跨越路由器及防火墻,保證系統安全
    遠程遙控功能: 支持遠端攝像頭控制
    網絡適應能力: 支持網絡帶寬自適應,多種QOS保障機制
    物理參數: 尺寸:425mm×393mm×42mm(長×寬×高) 重量:5kg
    環境要求: 工作溫度:0℃～40℃
    存儲溫度: -10℃～70℃
    工作濕度: 5%～95%
    電氣特性: 工作電壓:AC 100V～240V,50/60HZ 電流:6A 功耗:<65W

XView XE7000 MCU視頻多點控制器

    XView XE7000系列是第四代IP視頻會議多點控制單元 MCU（Mutipoint Control Unit)，采用高度集成化設計，集視頻、音頻和數據通訊于一體。其所使用的硬件設備均經過精心挑選和多項測試，電氣性能穩定；配合軟件視頻終端，為用戶提供了畫質清晰、 動作流暢遍布全球的可視化通訊服務。

XView XE7000 MCU視頻多點控制器

系統特性：

    1.　采用最新嵌入式操作系統，大幅提升系統處理速度和MCU抗攻擊能力
    2.　高清晰圖像效果,采用基于H.264、MPEG4的XVC圖像編解碼協議,提供高質量的圖像
    3.　提供基于WEB的遠程會議管理功能
    4.　主席控制與會議主講控制相結合的會議控制模式保證會議有序進行
    5.　MCU支持內外網轉發
    6.　語音支持多通道混頻
    7.　MCU支持級聯
    8.　超強的網絡適應能力以及多種QOS保障機制,降低網絡不穩定對會議的影響
    9.　高安全可靠性設計,采用MD5不可逆加密技術以及多級權限管理安全機制,保證會議的安全

技術指標：
    通訊協議: XVCP—XEngine Video Conference Protocol
    視頻編解碼: XVC—基于H.264、MPEG4協議
    音頻編解碼: 支持G.711,G.722,G.722.1,G.723.1標
    準壓縮算法
    網絡接口: 2個10/100Base-T RJ/45接口
    網絡媒介: DDN、ISDN、ATM、SDH、VPN、ADSL、衛    星專線等線路
    防火墻: 跨越路由器及防火墻,保證系統安全
    遠程遙控功能: 支持遠端攝像頭控制
    網絡適應能力: 支持網絡帶寬自適應,多種QOS保障機制
    物理參數: 尺寸:425mm×393mm×42mm(長×寬×高) 重量:5kg
    環境要求: 工作溫度:0℃～40℃
    存儲溫度: -10℃～70℃
    工作濕度: 5%～95%
    電氣特性: 工作電壓:AC 100V～240V,50/60HZ 電流:6A 功耗:<65W

PRO-6000H-128 多點控制單元（MCU）

    PRO-6000H-128 型MCU是海盟基業自主研發的一款高性能一體化多點控制單元，硬件采用高度集成化嵌入式設計技術，具有電信級的穩定性和大規模組網能力，支持大容量的多畫面和無限制速率適配， 支持獨有的智能包修復技術、唇音同步技術，支持多種組網技術，支持H.323-QB-SEAGUE-CS協議，支持MPEG4/H.264編解碼和雙流，穩定性高，集視頻、音頻和數據通信于一體。該MCU配合SeagueMeeting視頻會議終端，可以實現高質量的視音頻會議以及各項數據功能，為用戶的遠程溝通和數據協作提供了全方位的視訊交換平臺。

PRO-6000H-128 多點控制單元（MCU）

² PRO-6000H-128 MCU具備良好的可擴展性，采用電信級嵌入式的設計。

² 采用MPEG-4/H.264流媒體技術，單臺PRO-6000H-128 MCU配置最大支持 128 個終端。

² MCU支持最大的視頻傳輸速率可達到8Mbps。

² 網絡接口為標準的RJ45接口；

² 能同時召開32組獨立的多點會議的能力，（這些會議由各自的會議管理員負責召集和管理，每一臺會議終端可任意加入其中某個會議）。

² 提供遠程會議管理，支持遠程維護和升級。

² 具有友好的中文操作界面，界面直觀，易操作。

² 支持視頻中文滾動字幕、中文會議會標橫幅。

² 支持遠程視頻會議選舉投票。

² 具有監控管理功能,可不影響會議正常進行的情況下進行會議的管理功能。

² 支持會議終端動態多分屏，可在會議進行中任意選擇和更改分屏顯示模式，即動態的切換顯示模式，用于實時顯示多個分會場畫面；

² 可支持會議終端軟件多種分屏模式，如可分成1，4，6，9，13，16，25等分屏模式；

·分屏模式下，只要傳輸速率在384kbps以上，仍可以做到30 fps的幀頻；

·分屏模式下支持混速率，128kbps－2048kbps，且MCU傳送給各點的多分屏的速率和幀頻與各點上傳給MCU的速率和幀頻相同；

·主會場觀看各個分會場的畫面（分屏），分會場觀看主席會場的全畫面；

·可以動態的切換以上兩種方式；

² 提供會場多畫面輪循功能（時間可任意設置）；

² 提供主席會場的自動選看功能；

² 提供交互式數據會議功能。可以實現電子白板、應用共享、文件傳輸、多方交談等功能；

² 提供CIF、4CIF等種編解碼格式，并支持兩種不同格式的編解碼方式不對稱傳輸的協調能力、圖像幀頻：1-30fps可調；

² 支持通過 MCU的遠程遙控功能；

² 支持流媒體技術，能實現流媒體的實時廣播功能；

² 支持整個會議過程的圖像采集、編輯、存儲功能；

² 提供終端雙視頻流傳送功能；

² 支持多路音頻混合；

·音唇同步：自動，圖像延遲語音相對延遲≤200ms；

·能進行音頻混合處理。

· 具有對終端音頻控制功能（如靜音、啞音、混音等）；

² 會議控制方式包括自動控制方式、主席控制方式等多種管理方式；

² 液晶顯示MCU系統；

² MCU管理軟件的功能：

·管理軟件為全中文圖形界面，具備有簡單明了的圖形界面，應易于掌握，能對整個系統內所有會場的情況進行實時監測顯示；

·支持會議管理功能，同時具備定義多個會議、調度已經定義的會議、刪除已定義的會議等功能；

·提供用戶級的權限管理策略，不同的用戶可以獨立召開自己的會議而互不影響，在此過程中MCU端不用人工干預；

·會議發起者可以在會議進行過程中鎖定會議，鎖定會議后其他用戶不能進入到該會議。

·供多級管理權限：具有多級口令管理，可根據登錄口令區分其修改數據及其他操作能力的權限；

·提供安全性管理：設備管理實行密碼認證，可防止因誤操作而改變參數設置；

· 可遠程進行MCU的所有操作，應具有簡單明了的中文菜單界面，易于操作。

技術指標：

超越VX4000-T視頻會議MCU

    超越VX（VMediaX）系列 MCU是超然科技推出的一系列多媒體交換平臺，在分組交換網上提供多媒體交換服務，是實現 IP 網絡視頻會議的中心交換設備。 超越系列MCU遵從ITU－H.323v4標準，兼容市場上所有的主流視頻會議終端。超越系列MCU在設備兼容性、系統穩定性、操作方便性、會議安排調度靈活性等方面都有很好的表現，能夠最大限度的滿足用戶的應用需求。它既可以向政府、機關、企業、學校等中小規模用戶，也可以向網絡提供商、業務提供商等大型用戶提供專業級的視頻服務。

    超越VX4000-T是超然科技推出的一款增強型產品；它繼承了超越系列一貫的優良表現，并在系統容量、系統擴展性、特色功能等多個方面具有業界領先的水平，具有很高的性價比，是您構建視頻會議系統的首選。

超越VX4000-T視頻會議MCU的特點

    先進的整體設計

• 標準19英寸1U硬件設備，可上機架，適用于大規模網絡集成服務。
• 硬件集成、嵌入式操作系統，安全穩定有效防范黑客和病毒攻擊。
• 多網口及內置路由設計，適用多種復雜網絡環境。
• 卓越的性能指標，最大支持128路會場，最高呼叫速率4096Kbps。
• 良好的兼容性，完全兼容各種H.323終端、MCU、網守和網關，為系統提供良好的可擴展性。
• WEB方式控制，無需任何專用軟件即可實現遠程管理與維護。
• 液晶面板實時顯示，及時直觀了解設備基本運行信息。

    完善的系統功能

• 高清晰視頻
  支持H.264及MPEG4等最新的高清晰視頻標準，可以在低帶寬下保證高清晰，高流暢性的視頻質量；
  支持720P的動態視頻分辨率，以達到更高的視頻清晰度；
  幀率范圍1－30幀/秒，支持會議過程中手動設置，調整到最好顯示效果。
• 呼叫方式
  支持默認會議動態切換，方便終端直接主動呼入指定會議；
  會議進行中呼叫新的終端無需添加終端列表直接呼入。
• 多畫面功能
  支持H.263/H.264下2、3、4、5＋1、7＋1、9、8＋2、12＋1、16、畫中畫等多種分屏模式；
  每個單畫面任意選擇顯示會場；
  會議過程中分屏模式可以隨意切換；
  支持單畫面與多畫面在會議中共存（主會場看多分屏，分會場看主會場）。
• 組播功能
  支持會議中實時組播的發送，及時向多人傳送會議內容；
  使用其配套VMediaX Player專用工具接收組播，保證良好的音視頻質量；
  操作方式簡單方便，無需繁瑣設置。
• 申請發言功能
  支持利用終端遙控器進行申請發言；
  支持中文顯示申請發言會場的名稱。
• 語音激勵
  MCU可根據各會場聲音的大小自動切換到最大聲音會場的畫面；
  可設定需要語音激勵的會場。
• 雙流功能
  支持Dual Video雙視頻流功能；
  支持People＋Content雙視頻流功能；
  支持H.239標準；
  支持雙流四分屏模式，達到1024×768分辨率；
  進行雙流會議時，MCU無需特別操作靈活性高，方便各會場快速發送或接收雙流。
• 遠遙功能（FECC）
  支持遠搖攝像頭功能；
  配合多分屏一起使用，使會議過程更自然、方便。
• 混速率
  不同速率會場可以加入同一個會議；
  自動速率調整，根據會議情況自動調整與會終端速率，智能節省網絡資源。
• 字幕功能
  支持會場名稱和滾動字幕；
  字幕顏色、背景色、透明度、滾動速度可調；
  會場名稱顯示時間可以設置。
• 內置路由功能
  內置路由功能，可以實現隔離網段的終端進行互通（無需MCU召集會議）；
  多網口支持跨接多個子網，提供穿越防火墻和NAT新的解決方案；
  支持NAT動態穿越，無須設置。
• 會場控制
  支持掉點自動重邀；
  支持會場掉點保護；
  支持會場輪詢；
  支持會場混音、靜音控制。
• 級聯功能
  支持多臺系列MCU進行級聯，并實現統一控制；
  支持與各標準H.323 MCU進行級聯使用。
• 網閘管理
  支持內置H.323 GK；
  支持外置標準H.323 GK。
• 網絡功能
  支持Telnet，方便排查各種問題；
  支持SNMP協議，適合大型網絡對設備的統一管理。
• 信息統計功能
  實時統計通話信息（包括視音頻的實時流量、丟包率、網絡延時），幫助管理員迅速排除網絡故障；
  實時統計系統資源占用情況，幫助用戶查看設備使用情況能夠合理有效的利用設備；
  實時記錄設備日志信息，支持下載，幫助準確及時的完成設備維護及故障排除。

    超越VX4000-T視頻會議MCU的技術指標

• 通信協議
  H.323、Q.931、H.225、H.245、TCP/IP、RTP/RTCP、SDP、H.239、H.224、H.281
• 視頻標準
  H.261、H.263、H.263＋、H.263＋＋、H.264、MPEG4
• 視頻格式
  QCIF、CIF、4CIF、720P、VGA、SVGA、XGA
• 音頻標準
  G.711A/U、G.722、G.722.1、G.7231、G.728、G.729a
• 呼叫帶寬
  128Kbps～4096Kbps
• 幀率
  128Kbps～384Kbps       15幀/秒
  384Kbps以上            30幀/秒
• 網絡協議
  TCP/IP、Telnet、SNMP、HTTP
• 網絡接口
  4個以太網口             4×1000/100/10M自適應
• 液晶顯示
  顯示網絡配置，網絡流量，會議狀態，錯誤信息，系統運行狀態，資源占用率
• 可靠性
  MTBF（小時）            120,000小時
• 物理參數
  物理尺寸                430mm×405mm×44mm
  重量                    凈重8Kg，帶包裝重量10Kg
• 環境參數
  工作溫度                15-40攝氏度
  工作濕度                30%至90%非凝結
• 供電
  電源                    交流110-240V，50/60Hz
  最大功耗                250瓦
