摘要：大家在工程接線時經常會遇到平衡與非平衡問題，在這里做一些簡單的介紹，讓大家對平衡與非平衡有一個初步的了解。

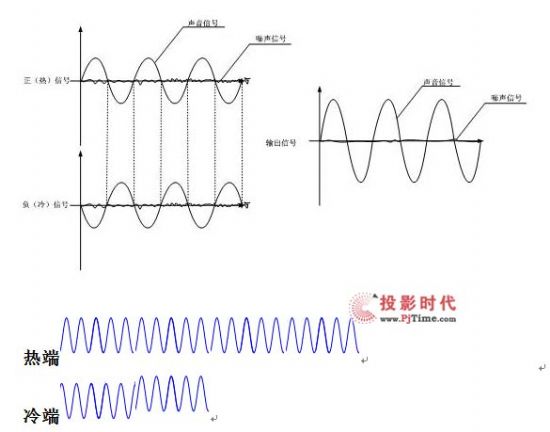

    聲波轉變成電信號（模擬信號），模擬信號在傳輸過程中，如果被直接傳送就是非平衡信號，如果把信號反相（中間差一個Pi），然后同時傳送反相的信號和原始信號，就叫做平衡信號，平衡信號送入差動放大器，原信號和反相位信號相減，得到加強的原始信號，由于在傳送中，兩條線路受到的干擾差不多，在相減的過程中，減掉了一樣的干擾信號，因此更加抗干擾。這種在平衡式信號線中抑制兩極導線中所共同有的噪聲的現象便稱為共模抑制。所以平衡線路只需要在輸入輸出信號增加一個差動放大器就可以實現。

    當音頻信號傳輸采用平衡式傳輸方式時，則外部干擾源對電纜內的兩根信號線的每根線產生的共模干擾電平對地環路幾乎相等。在設備內部放大器的輸入端，兩根信號線上的共模電壓將換成差模電壓而相互抵消，形成不了干擾電壓。所以應盡可能使用平衡式的連接方式。

    聲源 線纜（生成反向信號）進入差動放大器擴音設備出聲

    （同時傳輸，含噪音）（噪音抵消）（無噪音）

    相對于非平衡線路，平衡線路最大的特點是抗噪聲，我們可以將電纜視做一根天線，它不斷地接受環境中無處不在的電磁噪聲，電纜越長，它接收的噪聲越多，因此平衡線路是使用長電纜和低交流電源干擾的最佳選擇。但現實中考慮到左右聲道以及音頻輸入輸出設備等因素我們常常采用非平衡接法。

    總而言之：對于話筒我們一般用平衡信號；對于較短的線路，在噪聲相對較低的環境中非平衡信號也可提供理想的效果；對于較長的線路，其決定因素的是其周圍環境的電磁干擾水平，建議最好用平衡線路。

    平衡電路用雙絞線、屏蔽線傳輸信號都可以，非平衡電路用屏蔽線（和平衡電路的接法不同）

    非平衡信號的連接電纜通常也是屏蔽的，這就使得和信號端（熱端HOT端）連接的中心電纜周圍有一圈金屬網，并且金屬網是和插頭的地端相連接的。屏蔽電纜可以有效地防止噪音混入音頻信號。對于非屏蔽電纜，我們稱之為ZIP電纜，常用于功放和音箱間的連接。這是因為功放送到音箱的信號是經過放大的，電平很高，使噪音對其不足以產生影響。

    由此我們可以看出平衡接法可以轉換到非平衡，只需將冷端移除或屏蔽和冷端短接即可，常見于鳳凰頭、卡農頭、三芯等。而非平衡在一般情況下是不能轉化為平衡的（除非有多余線路可供連接）。

    另外在實際接線中如果出現歌曲音樂正常聲音很小或沒有的情況這一般是非平衡信號用平衡電纜傳輸?shù)木壒剩�只需將電纜改為非平衡即可。
