武漢廣播電視臺為該臺新建成的首個高清演播室安裝了Blackmagic Studio Camera 4K演播室攝像機、ATEM 2 M/E Production Studio 4K切換臺、ATEM 1 M/E Production Studio 4K切換臺、Teranex 2D格式轉換器、SmartScope Duo示波器、Universal Videohub 72數字矩陣和OpenGear轉換器等Blackmagic Design產品。

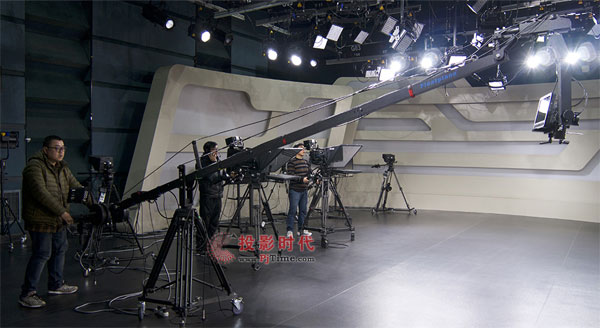

安裝在搖臂上的Blackmagic Studio Camera 4K攝像機

    武漢廣播電視臺現有8個電視頻道和5個廣播頻率，自2012年開始高標清同播。在引進高清轉播車、完成高清后期制作網建設后，武漢廣播電視臺在2016年年底建成了280平米8訊道全媒體高清演播室，這也是該臺的第一個全高清演播室。這座新演播室將承擔《武漢新聞》等直播節目的制作。

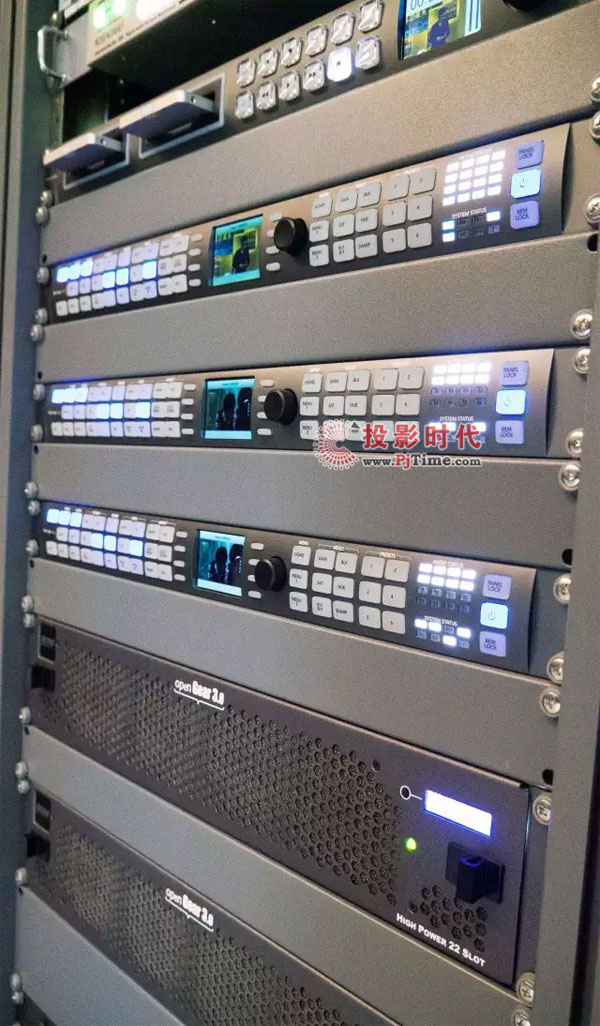

安裝在機架上的兩款ATEM切換臺主機

    我們安裝的Blackmagic Design產品包括演播室攝像機、切換臺、矩陣、錄機、轉換器、監視器，大部分是4K產品，這些設備不僅可以勝任演播室目前的高清制作要求，在未來有更高分辨率的制作要求時，這些設備仍然可以繼續使用，不會被淘汰，而它們的價格卻比許多品牌的高清產品更低。”武漢廣播電視臺制作中心工程師盧輝介紹說。

    為了播出安全，作為冗余措施，演播室內所有內、外部信號源，包括5臺Blackmagic Studio Camera 4K攝像機，均同時連接ATEM 2 M/E Production Studio 4K切換臺和Universal Videohub 72，因此Universal Videohub 72矩陣不僅是用于信號切換和調度的演播室系統信號中樞，也是切換臺的備份。

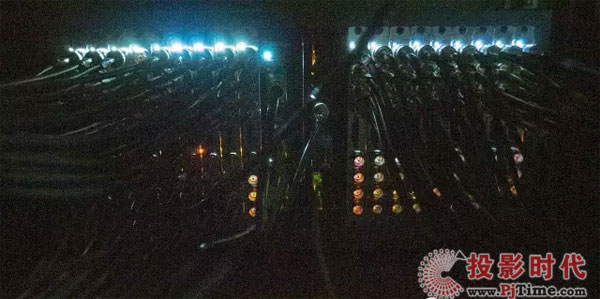

Universal Videohub矩陣背部

    任何外部信號，比如播出部門提供的兩路外部信號或記者從新聞現場發來的4G信號，在進入切換臺和矩陣前，先通過Teranex 2D格式轉換器進行幀同步和音頻解嵌，必要時進行格式轉換。經過處理的信號通過Teranex 2D兩個輸出口分別與ATEM 2 M/E Production Studio 4K換臺和Universal Videohub 72連接。

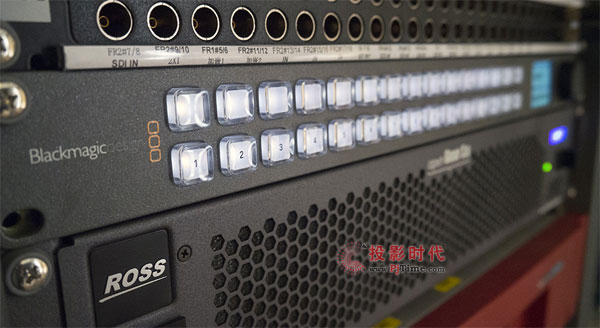

    安裝了HyperDeck Studio SSD硬盤錄機、Teranex 2D格式轉換器、OpenGear接口轉換器的機架

    以前我們是用許多不同類型的板卡來做不同的轉換，而Teranex 2D格式轉換器一個設備就能做1089種格式轉換，而且還提供了幀同步、音頻解嵌的功能。”盧輝說，“Teranex 2D前面板上的監視屏是個很人性化的設計，讓人一眼就能知道輸入信號是否正常，而且正在處理的是什么信號。”

Teranex 2D格式轉換器

    一臺ATEM 1 M/E Production Studio 4K切換臺被用來將字幕機和在線包裝系統輸出的圖文疊加在ATEM 2 M/E Production Studio 4K切換臺的PGM上。ATEM 1 M/E Production Studio 4K輸出的PGM，與Universal Videohub 72矩陣的EMG信號同時接入倒換器，以實現冗余。倒換器將沒有音頻的PGM信號輸出給Blackmagic OpenGear Converter Audio to SDI，由其將調音臺發送來的音頻嵌入PGM。嵌入音頻的節目信號經過光電轉換后通過光纖交給播出系統。

    盧輝說：“ATEM切換臺的集成度很高，除了切換臺必要的功能外，還集成了Tally、通話、返送等功能 。這樣的高集成度設計讓我們的使用和維護都很簡單，只需要通過一根兩芯光纜就能完成一個Blackmagic Studio Camera 4K機位與ATEM切換臺的所有連接 。”

    一臺HyperDeck Studio固態硬盤錄機用于記錄PGM信號，也作為信號源通過Teranex 2D格式轉換器解嵌音頻后連接切換臺和矩陣。

    導播席上配有一個ATEM 2 M/E Broadacst Panel和一個ATEM 1 M/E Broadcast Panel硬件控制面板，分別用于控制上述兩個ATEM切換臺，另有一個Videohub Smart Control面板，用于在切換臺無法使用時供導播通過矩陣進行切換。

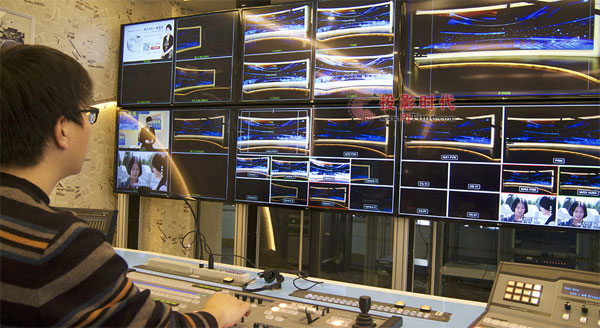

導播席上的兩款ATEM硬件控制面板

    技監工位配備了一個SmartScope Duo 4K監視器用于監看信號波形，以及一個Videohub Smart Control面板用于通過矩陣選擇需要監看的信號。與傳統CCU不同，5個Blackmagic Studio Camera 4K是通過技監工位電腦上的ATEM Software Control Panel軟件進行黑電平、光圈等參數的設置，以及圖像色彩的調整。

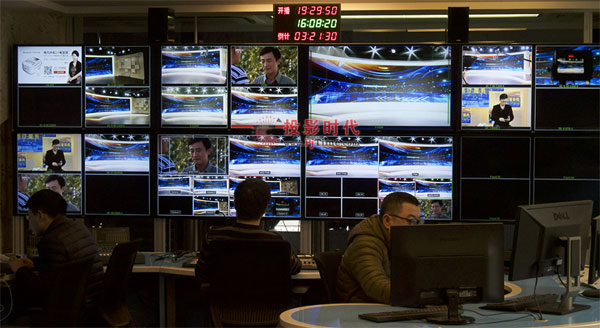

技監工位

    ATEM Software Control Panel除了是Blackmagic演播室攝像機的軟件CCU， 實際上也是ATEM切換臺的軟件控制面板，既可以用來設置切換臺、管理媒體池，也可以作為硬件控制面板的備份。”盧輝說，“這也是Blackmagic Design產品的共同特點，不論是切換臺、轉換器，還是矩陣，都能連接在一個交換機上，我們在網絡上的任意一臺電腦上都能通過軟件對這些設備進行管理和控制，而且界面非常直觀、易用。”

ATEM軟件控制面板界面
