項目概況：

    該項目屬于某能源集團智能可視化建設范疇，含有3*6（18塊）液晶拼接屏的超大顯示端。為確保調度指揮工作的全面性、可視化，我們按需求為三維可視化平臺提供產品設備和技術支持，保證超高清畫質體驗的同時，實現平臺一圖展示、可視化指揮調度。

    項目建設：

    凱新創達在建設此指揮中心可視化調度平臺時,考慮到項目中18塊高清拼接屏超大顯示端的畫質體現，信息完整，信號穩定性。采用了MVP1000全數字超高清圖像處理器。全數字高清圖像拼接處理器系列產品是由本公司研發的最新型圖形圖像控制器，將多樣化的數字/模擬圖像、視頻源連接至大屏幕拼接墻體、監控系統或其它顯示終端上，采用全新的模塊化概念，單機可自由組合輸入輸出模塊，多臺機器無縫級聯實現控制和信號傳輸的連接。最高支持3840*2160@60Hz分辨率的信號輸入，保證畫面在大屏拼接模式下的高清呈現。

    項目中應用的MVP1000拼接處理器

    實現的功能優勢：

    1、全數字化處理，超高清4K輸入（向下兼容）以及全通道全高清輸出顯示

    全數字通路，純數字信號處理系統，輸入和輸出信號根據特定設備接口的規范可數字可模擬，但是所有信號在系統內部傳輸都為純數字方式，并可被無衰減的進行遠距離傳輸。所有信號的處理過程，包括剪切、縮放、去隔行、降噪等都是在系統內部完成的。

    能進行2160P高清輸入和1080P高清輸出獨立處理，處理過程始終是全高清1080P信號，不做任何壓縮。

    2、先進的純硬件結構，強大的圖像運算處理能力，保證系統運行穩定性

    純硬件架構，內部自建核心運算機制，無CPU和操作系統，無藍屏和病毒的困擾，無插卡式處理器死機故障，啟動時間小于5秒，雙備份冗余電源，支持電源熱備份，可全年持續工作。

    強大的數據運算和傳送能力，數據傳輸速率達到6.25Gbps，所有模塊化板卡均使用本公司自主研發專門應用于拼接系統巨量數據傳輸的芯片，徹底根除了多屏處理器數據總線帶寬低下引起拼接系統顯示速度慢且不穩定的瓶頸，使得多屏處理器具有無與倫比的顯示速度。

    多屏處理器采用全交叉調度架構高速數據傳輸技術，底層數據傳輸由本公司獨創的數據調度芯片技術控制，為每路信號動態設置點對點的專線數據通道，每路DVI、HDMI、RGB、視頻、網絡等圖像、視頻信號獨享各自的專用通道進行傳輸、保證每路信號的所有信息均可完全實時顯示，信號顯示速度達到60幀/秒，所有輸入通道可不限路數同時流暢播放高清動態畫面。

    3、畫外畫平鋪模式：多路或者部分信號以任意矩形顯示全屏或非全屏顯示，單屏最多可以打開四個窗口。

    4、單屏幕最多可開16個窗口（選配）：在同一屏幕內，最多可設置4個CBD區域，每個CBD區域內可開4個窗口，意即單屏最多可開16個窗口（選配）。

    5、畫中畫模式：以某幅畫面為背景，其他窗口信號采用開窗口平鋪顯示。

    6、疊加模式：以某個通道畫面為背景，其他通道的畫面在顯示時，窗口與窗口之間部分或者全部覆蓋，被覆蓋部分沒有顯示。

    7、縮放和位移：窗口的大小和位置任意可調。

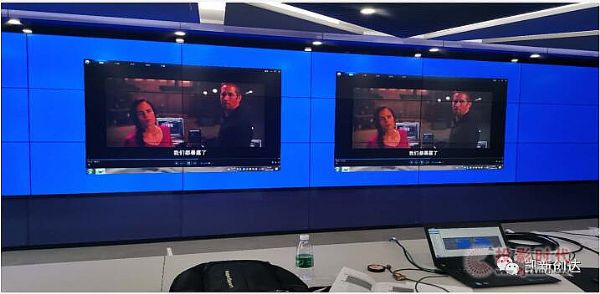

    窗口縮放和位移

    8、模式自定義：給用戶提供豐富的模式定義功能，32個內置自定義模式，并支持中控的調用模式。

    自定義模式

    9、圖像參數(白平衡/亮度/對比度/飽和度)調整：出廠時的各種圖像參數均設置為標準狀態，用戶可根據需要對個別參數進行調整。可對每路輸出圖像進行白平衡參數的調整，使得電視墻/拼接墻的綜合白平衡達到盡可能完美的狀態。

    現場實際應用中，結合MVP-1000強大的信號接收和圖像處理功能，完美融合了多種格式信號源的接入，配合現場管理電腦雙屏雙顯卡輸出模式設置，保證本地顯示器1080P的圖像顯示，同時通過大屏拼接處理技術，顯卡擴展模式下4K輸入至大屏顯示，既保證了操作席正常坐席管理，又實現了可視化超高清顯示。

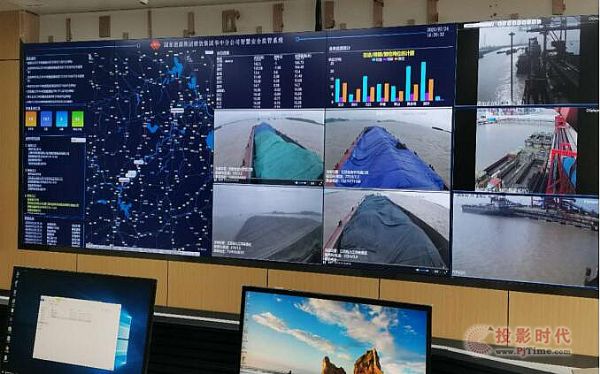

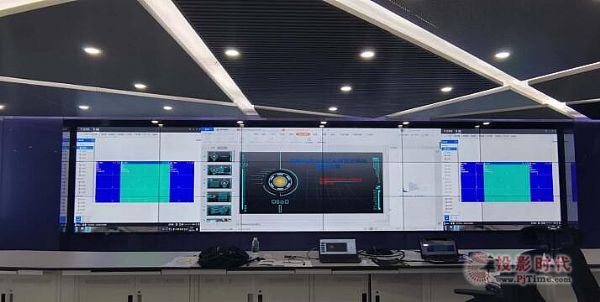

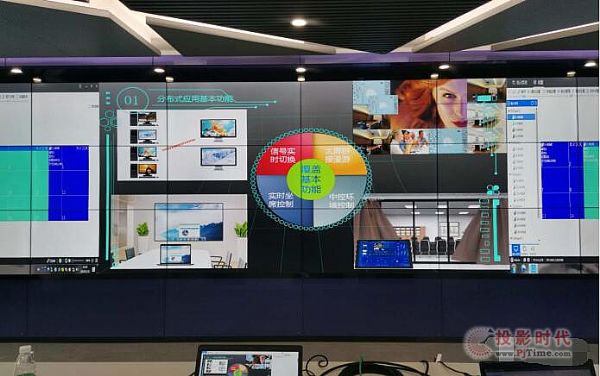

現場照片

    應用示意圖：

    經過一段時間的使用，處理器的穩定性以及強大的功能和獨特的技術都得到了客戶的認可。我們會一直以創新、服務為宗旨，為用戶創造先進完美的產品體驗。
