HDBaseT墻面發射器

    HDBaseT墻面發射器各型號集成多種接口，支持HDMI/USB-C/DP/VGA信號輸入。視頻分辨率最高支持4K60 4:4:4，通過單根CAT6/6a/7網線，HDBaseT輸出口可將視頻信號延長最遠延長至150米，支持標準86毫米墻面底盒安裝。

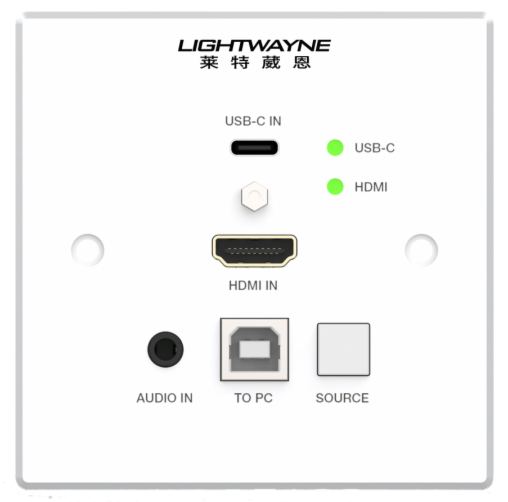

    型號：HT-H20C-TX100-WP

1 概述

    4K60 HDMI/USB-C2×1 HDBT墻面延長器支持一路HDMI輸入和一路USB-C輸入。支持標準的86毫米×86毫米墻盒安裝。

    可以將HDMI高清信號、雙向紅外控制信號、RS-232信號和USB 2.0信號通過單根六類網線(CAT6)延長至100米(HBT模式)或150米(LRM模式)。視頻分辨率最高可達4K60 4:4:4。

    將HDMI信號轉換為標準HDBaseT信號再通過網線進行傳輸。通過雙向紅外信號透傳功能，可以從遠端控制信號源設備或顯示設備。輸入信號源選擇支持按鍵切換。產品支持PoC供電，并帶有PoC控制開關。

    廣泛應用于視頻會議系統、多媒體信號廣播、HDMI信號延伸等其他領域。

    2 亮點

    HDMI，USB-C雙接口，支持更多信號源;

    標準86墻面底盒安裝，適配性更強;

    超高清分辨率，最高可達4K60 4:4:4;

    支持手動自動兩種切換方式，使用更方便;

    擴展傳輸距離，單根網線傳輸4K30分辨率可達150米;

    擴展紅外、RS-232、USB信號傳輸距離;

    支持網絡供電，減少布線難度。

    3 特性

    ● 1×HDMI輸入，1×USB-C輸入

    ● 標準86mm×86mm墻面底盒安裝

    ● 符合HDMI 2.0b,HDCP 2.2/1.x,DP 1.2規范

    ● 視頻分辨率高達4K60 4:4:4

    ● 輸入信號源支持手動切換和自動切換

    ● 可選HBT模式或LRM模式：

    HBT模式：4K60/4K30/1080p~100米

    LRM模式：4K30/1080p~150米

    ● 支持模擬音頻嵌入

    ● 支持雙向IR,雙向RS-232信號傳輸

    ● 支持EDID管理

    ● 支持PoC供電或本地DC 24V電源供電

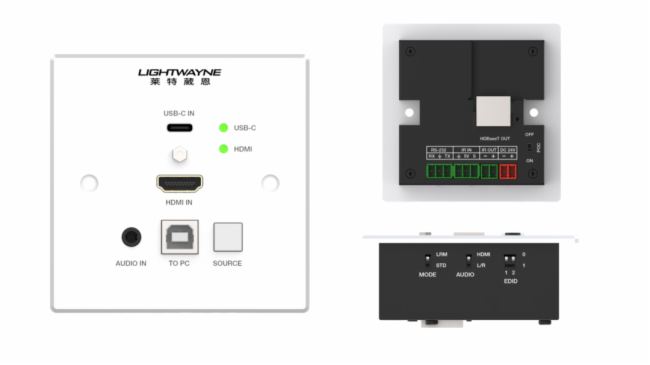

    4 展示

    型號：HT-HDV-TX70-WP

1 概述

    4K30 HDBaseT墻面支持3路(HDMI/DPNGA)輸入和1路HDBaseT輸出。支持標準尺寸的86毫米×86毫米墻盒安裝。通過單根CAT6/6A網線可以將1080P60信號傳輸長達 70米，將4K30 4:4:4信號傳輸長達40米。

    HDMI/DP輸入支持視頻分辨率高達4K@30Hz,VGA輸入 支持視頻分辨率高達1920×1200@60Hz。支持手動和自動兩種切換模式，以及24V PoC功能，支持雙向RS-232信號傳輸。

    2 亮點

    HDMI，VGA，DP多接口，支持更多信號源;

    標準86墻面底盒安裝，適配性更強;

    超高清分辨率，最高可達4K30 4:4:4;

    支持手動自動兩種切換方式，使用更方便;

    擴展傳輸距離，單根網線傳輸4K30分辨率可達40米;

    支持網絡供電，減少布線難度。

    3 特性

    ● 1×HDMI輸入，1×VGA輸入，1×DP輸入

    ● 標準86mm×86mm墻面底盒安裝

    ● 符合HDMI 1.4,HDCP 1.4,DP 1.2規范

    ● HDMI/DP輸入視頻分辨率高達4K30 4:4:4

    ● VGA輸入視頻分辨率高達1920x1200p60

    ● 輸入信號源支持手動切換和自動切換

    ● 單根網線傳輸1080p60~70米，4K30~40米

    ● 音頻支持LPCM,DolbyTrueHD,DTS-HD Master Audio

    ● 支持雙向RS-232透傳

    ● 支持PoC供電或本地DC 24V電源供電

    4 展示

    型號：HT-H20-TX70-WP

1 概述

    4K60 HDMI墻面發射器支持1路HDMI輸入和1路模擬音頻輸入，支持標準的86毫米×86毫米墻盒安裝。通過單根CAT6/6A網線可以將1080P信號傳輸長達70米，將4K信號傳輸長達40米。

    視頻分辨率最高支持4K60 4:4:4，支持音頻嵌入。支持雙向紅外和RS-232 信號控制、EDID管理，以及24V PoC 功能。提供70米網線延長，可直接與HDBT投影機相連(支持PoC功能開關)。

    2 亮點

    標準86墻面底盒安裝，適配性更強;

    超高清分辨率，最高可達4K60 4:4:4;

    擴展傳輸距離，單根網線傳輸4K30分辨率可達40米;

    支持網絡供電，減少布線難度。

    3 特性

    ● 1×HDMI輸入

    ● 標準86mm×86mm墻面底盒安裝

    ● 符合HDMI 2.0b，HDCP 2.2規范

    ● 視頻分辨率高達4K60 4:4:4

    ● 單根網線傳輸1080p60~70米，4K60~40米

    ● 支持音頻加嵌

    ● 支持雙向IR和RS-232信號控制

    ● 支持EDID管理

    ● 支持PoC供電或本地DC 24V電源供電

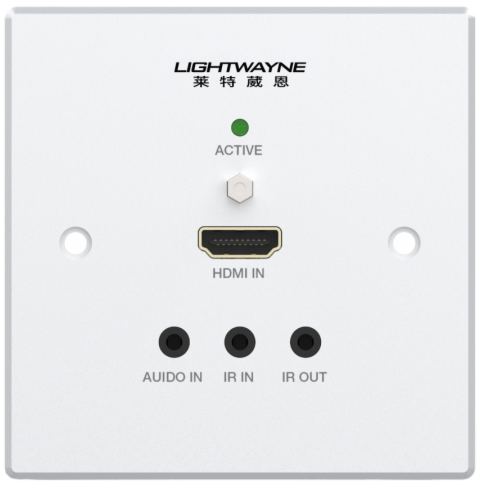

    4 展示
