在當今數字化辦公時代，高效、清晰的音頻交流對于企業的日常運營和決策制定至關重要。上海電力大廈作為上海電力的核心辦公場所，對音頻系統有著很高的要求。其音頻系統項目的實施，不僅是一次技術的革新，更是對辦公交流體驗的重塑。

    PA RT. 0 1

    項目背景與挑戰

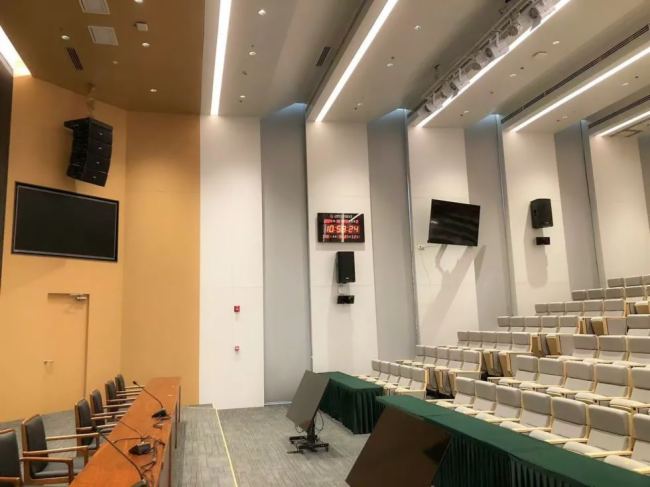

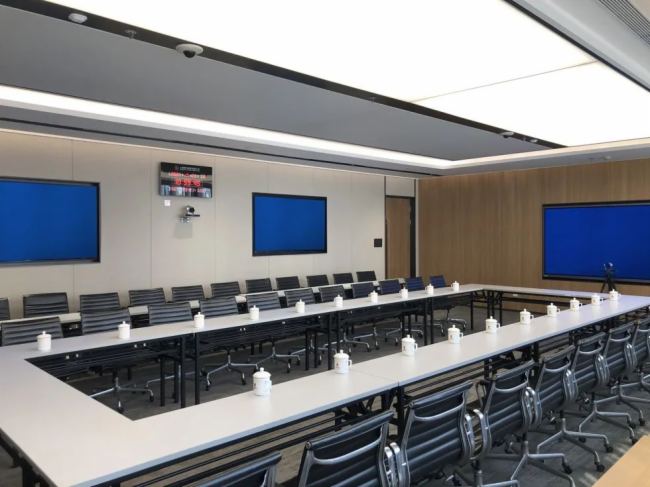

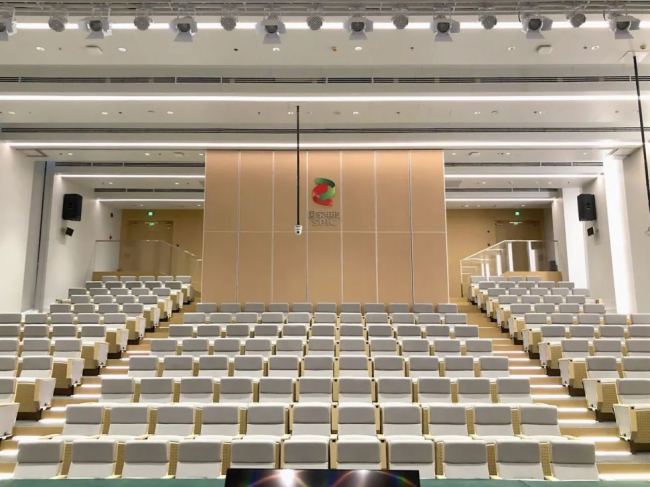

    上海電力大廈內的 3F、6F-11F、13F 等樓層分布著活動室、三樓報告廳以及眾多會議室房間。這些區域承擔著軟件視頻會議、硬件視頻會議、網絡音頻傳輸以及房間靈活分合等多樣化的功能需求。然而，多房間視頻會議對音質的高要求，以及多面玻璃房間所帶來的拾音挑戰，成為了項目實施前亟待解決的難題。玻璃材質對聲音的反射和折射，導致聲音在室內產生復雜的回音和混響，影響了語音的清晰度和可懂度，使得遠程會議的溝通效果大打折扣。

    PART. 0 2

    選用設備：打造強大音頻基礎

    為了應對這些挑戰，佳聯團隊精心選用了一系列先進的音頻設備打造符合用戶需求的解決方案。

    0 1

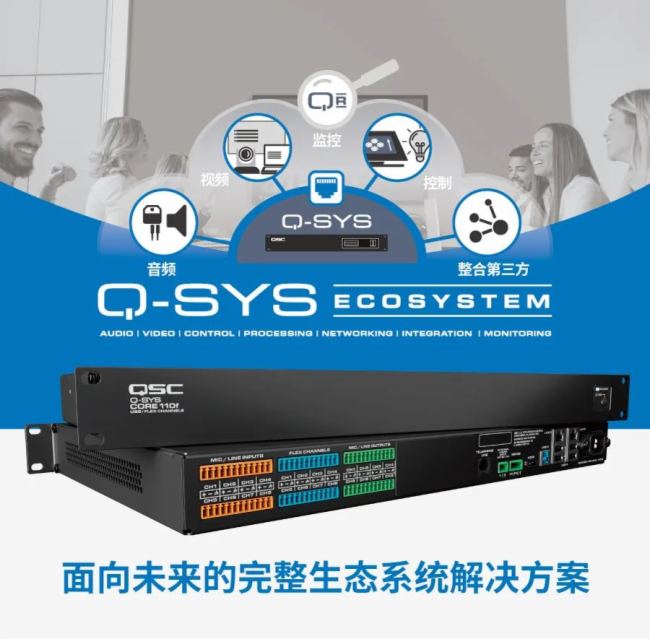

    Q-SYS Core 110f 音頻處理器

    Q-SYS Core 110f 音頻處理器作為音頻系統的核心，具備強大的信號處理能力，可處理高達 128×128 數字網絡音頻通道(Q-LAN/AES67)，體積僅為一個機架空間的Q-SYS Core 110f同時具備24個模擬輸入/輸出接口、USB接口、POTS接口及VoIP接口，相較于與市場上的同類產品，具有很高的性價比。Q-SYS Core 110f 是基于軟件的系統處理平臺，整合了很多非常實用的軟件功能，如：原生支持LDAP合約服務器集成、LUA腳本語言和web服務器、SNMP監控、SIP軟件電話、基于軟件的可路由的回聲消除處理。這些都為小會議室、大型會議室和報告廳提供了穩定且高效的音頻處理支持，能夠精準地對音頻信號進行調整和優化，滿足復雜環境下的音頻需求。

02

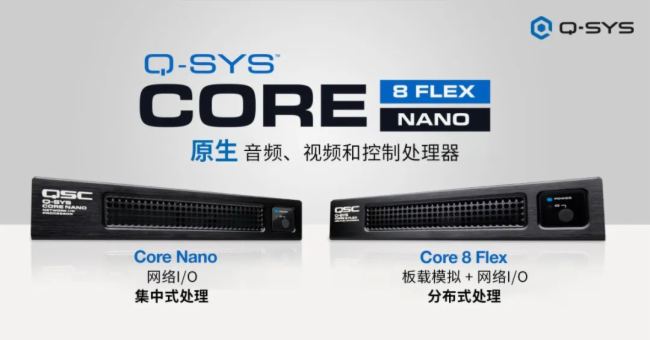

    Q-SYS Core 8 flex 音頻處理器

    Q-SYS Core 8 flex 音頻處理器以其更小巧、更靈活的部署特性和出色的性能，為中小型會議室提供了針對性的解決方案。Q-SYS Core 8 Flex音頻、視頻和控制(AV&C)處理器。它是Q-SYS生態系統向如企業、高教、醫療等更多，更廣泛小規模應用場景市場的延伸。Core 8 Flex是在與Q-SYS其他處理器完全相同的技術平臺上打造而來，其中包含行業標桿Q-SYS Core 110f，而Core 8 Flex更針對于網絡通道較少，以及對處理能力有明確需求的客戶應用場景。它帶有可以對接所有主流網絡會議軟件的USB集成，8個聲學回聲消除通道，2個VoIP網絡電話接口，對接現代化麥克風的軟件化Dante，以及可以應用于第三方設備的全功能控制引擎。有效應對玻璃房間的聲學干擾，能夠自動識別并降低環境噪音，提升語音的清晰度。

03

    AD-S162T 音柱

    AD-S162T 音柱廣泛適用于各種建聲條件不佳、對聲音清晰度要求高的場所。其獨特的可選寬或窄兩種垂直聲音覆蓋模式和 16x2.75全天候防水單元設計，PTT(Progressive Taper Topology™ 漸進收斂拓?fù)渚W(wǎng)絡 )技術創造出了一種被動曲率陣列效應，減少常規垂直陣列音箱中常見的側旁瓣效應，呈現精準一致的指向性控制。AD-S162T采用本征校正技術(Intrinsic Correction™)用于提高系統性能、簡化安裝流程，可通過 Q-SYS 平臺(包括CX-Q 功率放大器)進行配置，創建完整 QSC 系統解決方案。

    AD-S162T 配套快速安裝支架，用于傾斜安裝，快速便捷。快速安裝支架還可安置在箱體不同位置，實現與墻體近距離安裝;在無需傾斜安裝時，可摘除用于傾斜安裝的部件，以便靠近與墻體的距離。

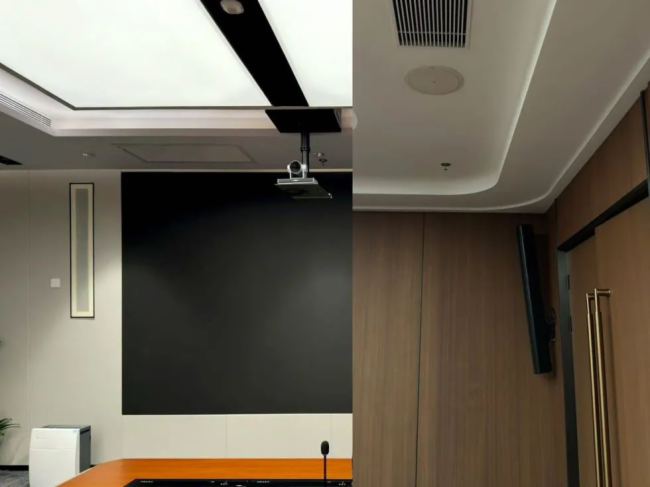

    在像 13F 貴賓接待區、12F 董事會議室等對語音清晰度要求高的場所，它能夠精準地將聲音指向，保證了聲音的質量和傳播效果。

0 4

    AC-C6T 吸頂揚聲器

    QSC AcousticCoverage™系列的AC-C6T是一個支持70V/100V定壓工作模式的全頻吸頂揚聲器，適合各種需求的公廣語音擴聲以及背景音樂擴聲應用。高品質6寸聚丙烯錐形換能器(帶橡膠邊)配套同軸安裝的0.86寸高音單元，在關鍵音頻頻段輸出完美清晰的音質。AC-C6T的錐形覆蓋角度高達110°，因此，在天花板較矮的場所，該類揚聲器少量安置便可均勻覆蓋整個聲場。

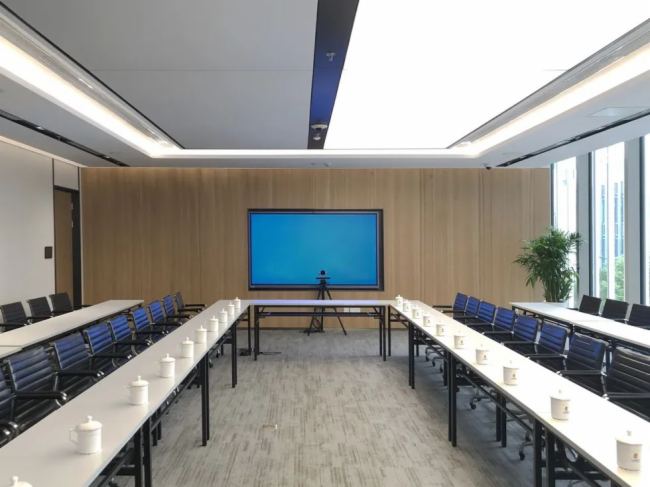

    在多玻璃的會議室中，吸頂揚聲器可以根據需要進行分組和分區控制，實現不同區域播放不同的音頻內容或?qū)Σ煌瑓^(qū)域的音量進行獨立調節。通過合理的安裝布局，能夠?qū)⒙曇魷?zhǔn)確地投射到需要的區域，減少反射聲的干擾，提升聲音的清晰度和純凈度。

    0 5

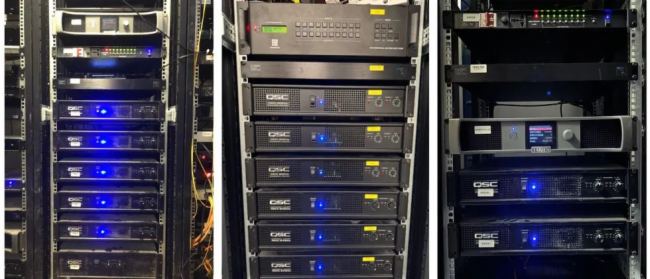

    CMX 300Va 音頻處理器

    CMXa功放融合QSC超過50年的無故障設計理念，在遞送強勁功率同時，免除故障的影響。它使用一個高冗余能力，高電流耐受力的環形變壓器，配合濾波電路確保產生充足的能量供給能力。“靈活匹配”不同負載需求，“Flex-Use靈活易用”的輸入段子，可選XLR、接線柱或TRS輸入形式;滿足不同負載需求，允許驅動低至2Ω負載，也可驅動70/100V定壓揚聲器系統。為整個音頻系統提供了穩定而強勁的功率支持，確保揚聲器能夠發揮出最佳性能。

    PART. 0 3

    項目實施：構建智能音頻網絡

    0 1

    設備增益架構優化

    項目團隊首先對每個房間需要接入的設備進行了詳細統計，并針對每個房間的具體情況，精心調整接入設備的增益架構。通過專業的聲學測量和調試，確保每個設備在各自的環境中都能達到最佳的工作狀態，為后續的音頻處理奠定了良好的基礎。

    0 2

    網絡和信號傳輸與分發

    利用 LAN 網絡，將各個房間的音頻信號進行高效分發。每個房間的處理器都接入網絡系統，實現了音頻和控制信號的全面打通。這一網絡化的架構設計，使得音頻信號能夠在不同房間之間自由傳輸，滿足了軟件視頻會議、硬件視頻會議以及網絡音頻傳輸?shù)男枨蟆＠�如，在多房間視頻會議中，音頻信號可以快速、準確地傳輸?shù)礁鱾�(gè)參與會議的房間，保證了會議的流暢性和高效性。

    0 3

    第三方中控與監聽控制室

    引入第三方中控系統，為用戶提供了便捷的操作界面。通過這個界面，用戶可以輕松地對音頻系統進行控制，實現諸如音量調節、會議模式切換等功能。同時，在大廈其中的 4 間房間中配置了相應的監聽控制室，這些控制室能夠?qū)崟r(shí)監聽網絡輸入接口里每個會議室的音頻系統。一旦發現音頻信號出現異常，工作人員可以及時進行調整和維護，確保音頻系統的穩定運行。

    PART. 0 4

    項目成果與意義

    經過項目團隊的持續努力，上海電力大廈音頻系統項目收獲了卓越成果。憑借Q-SYS先進的網絡化架構與智能化控制技術，房間空間的靈活組合與拆分，能夠全方位契合各類規模及形式的會議功能需求。在多房間視頻會議場景中，確保語音清晰度，有效促進遠程會議溝通效能的顯著提升。針對多面玻璃房間所特有的復雜拾音難題，項目團隊成功研發出針對性解決方案，對反射聲與回音實現了精準且高效的抑制。

    “

    此項目的順利落地，為上海電力大廈的日常辦公與會議交互構建起堅實有力的技術支撐體系，大幅提升了工作運轉效率與信息溝通質量。
